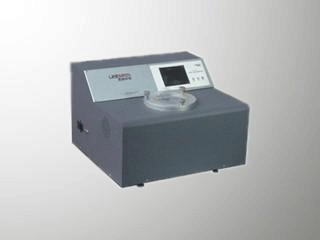

超高頻局放測試儀-揚州達瑞點擊次數：1951
發布時間：2020-08-22 14:10:14 |
|---|
超高頻局放測試儀技術參數
技術參數表
|
技術特性 |
|
|
通道數 |
2個電信號接口，一個外同步接口 |
|
采樣率 |
0.5M、1M、2.5M、5M、10M、20M可選 |
|
采樣精度 |
12bit |
|
量程切換 |
60dB、40dB、20dB、0dB、-20dB共5檔 |
|
頻帶范圍 |
20k-100kHz、80k-200kHz、40k-300kHz |
|
本量程非線性誤差 |
5% |
|
顯示 |
|
|
顯示屏 |
7” TFT真彩色觸摸液晶顯示屏 |
|
分辨率 |
800×480 |
|
存儲 |
|
|
物理存儲 |
256MB DDR2，為運行內存 |
|
SD卡存儲 |
標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據 |
|
接口 |
|
|
RS232 |
用于與PC機同步傳輸接口 |
|
USB |
可外接鼠標鍵盤，以及外接移動存儲設備 |
|
電源模式 |
電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電 |
|
電信號接口 |
2路BNC接口(前后面板各兩個)，用于信號輸入 |
|
SMA接口 |
外同步接口 |
|
SD卡插槽 |
可插入zui大支持32G的SD卡 |
|
網口 |
可擴展 |
|
接地鈕 |
外部接地用 |
|
通用說明 |
|
|
CPU |
主頻533MHz |
|
系統 |
WINCE6.0 |
|
使用環境溫度 |
-20℃至45℃ |
|
存儲環境溫度 |
-20℃至60℃ |
|
尺寸 |
長×寬×高：249mm × 216mm × 167mm |
|
重量 |
4.7kg |
檢測原理
局部放電信號在變壓器內的傳播途徑：
脈沖電流（LC傳輸回路）
高頻電磁波（需要變壓器內預置特高頻天線）
超聲波
局放信號取樣方法：
寬帶電流互感器
天線（需要變壓器內預置特高頻天線）
超聲傳感器
檢測位置
利用寬頻帶電流互感器（CT）接收信號位置為：
鐵心接地線
零線接地線
經改造后的套管末屏
油箱接地線
利用超聲波檢測則在油箱箱壁處檢測。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
