自動型測試：采用間接法，快捷、簡單、方便。電源380AC與220AC自動，自動計算出拐點電壓和電流及復合誤差，直觀判斷互感器是否合格。可全自動地測試描繪伏安特性曲線，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動；無需專門培訓，容易掌握。適于在學校、試驗室等環境較好的地方使用。缺點：測試周期長、可靠性差；體積較大，需要外附電源；為了保持機器正常運行，低溫環境下使用前需預熱幾分鐘。

手動型測試：采用直接法，真實反映試品的實際情況（測試結果準確可靠）；伏安特性等大功率試驗可持續工作（測試周期短），可靠性好。結構緊湊簡單，成本低，無需外附電源。模塊化設計，可多臺組合使用。適用于野外高溫、高塵、高寒等惡劣環境下使用。缺點：自動化程度低。

功能全面：可測試保護CT伏安特性、5%和10%誤差曲線，直阻、變比、極性。

1) 儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器 的一次側加一定的工頻電壓，即可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠?qū)﹄妷夯ジ衅髯龇蔡匦詫?shí)驗。

2) 儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。

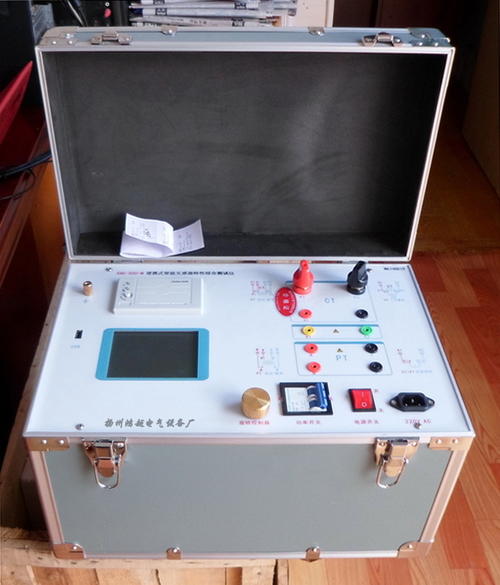

自帶大屏幕圖形LCD、全漢化圖形面：清晰美觀，直觀方便。 測試時直接顯示伏安曲線圖，自帶熱敏打印機，可快速打印曲線圖及測試數據；也能隨時存儲測試數據。

可擴展性強：

a) 可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的20KVA-30KVA調壓器與裝置連接進行測試。外接調壓器(重量86kg-105kg）試驗接線和測試方法非常簡單；需加適當?shù)谋Ｗo(hù)電路；保護電路及人員安全。

b) 可選外接升壓器：選配的外接升壓器最高可升至2000V、3A，用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。

具有存儲和打印功能，各設置參數掉電可以保存。

3.2電流互感器測量范圍：

變比：5A/5A～25000A/5A（5A/1A～5000A/1A）。

匝比誤差：1%。

3.3電壓互感器測量范圍：

2.2kV～132kV，測量誤差：比差0.5級。

3.4實際二次負荷測試

PT負荷10VA~500VA，測量誤差：2級

CT負荷0.1Ω~25Ω， 測量誤差：2級

3.5工作條件：

電源電壓： AC 220V ±10%

電源頻率：50Hz ±2%

環境溫度：（-10~40）℃

環境濕度：25℃時<85%

海拔：5000米以下

3.6注意事項：

1、電流互感器二次線圈不應有接地點。

2、測裝在變壓器中的套管CT，測試完后，即恢復原接線。

3、調壓器開關及輸出開關在斷開位置方向可接線和拆線。

4、試驗前本裝置應可靠接地。

5、做完試驗后應及時回零，嚴禁在高電壓，大電流下長時間停留。

6、外附升壓、升流設備及外接380V電源時；配適當保護系統，以確保人員、設備安全。

7、液晶屏不顯示、打印機工作不正常，請勿拍打面板、振動機體、自行拆修;請于廠家聯系維保。

8、單機設備較重；測試移動時：注意人身安全。

9、試驗人員與被試品應保持適當?shù)陌踩嚯x。

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
